تم تسليم منصة بورال الفولاذية للصومعة والهيكل الفولاذي للممر بنجاح

I. نظرة عامة على المشروع

هذا المشروع عبارة عن تصنيع المنصة الفولاذية والهيكل الفولاذي للممر لصومعة Boral. العميل هو شركة Boral Concrete Ltd. الأسترالية. يقع المشروع في سيدني، أستراليا، ووضع التسليم هو العمل السابق (EXW). خلال مرحلة التصميم، سيقوم المقاول بتحسين التصميم بناءً على نموذج تيكلا المقدم من العميل. تشتمل التسليمات على مكونات هيكلية فولاذية كاملة مثل المنصة الفولاذية للصومعة، والممرات، والدرجات، والشبك الفولاذي، والدرابزين. مدة التصنيع 30 يومًا.

ثانيا. نطاق المشروع والمعايير الفنية

1. نطاق العمل: التصميم التفصيلي للرسومات، وشراء المواد الخام، وتصنيع المكونات، والطلاء المضاد للتآكل، والتعبئة، وتنسيق التسليم/النقل.

2. دقة التصنيع: يجب أن تتوافق الأبعاد والانحرافات السلبية للحزم والأعمدة الملحومة المجمعة مع المعايير الوطنية؛ يجب أن تكون جودة اللحام على مستوى قياسي؛ يجب أن تتوافق دقة تجميع المنصات والحواجز الشبكية والسور والسلالم مع متطلبات الرسومات والتركيب في الموقع.

3. طلاء مضاد للتآكل: نظام طلاء ماركة جوتن؛ باستثناء ألواح الممشى الشبكية الفولاذية وألواح السلالم الشبكية، يجب أن تمتثل جميع المكونات الأخرى لما يلي:

1. التمهيدي: طلاء إيبوكسي غني بالزنك مكون من مركبين، سمك الفيلم الجاف 100 ميكرومتر

2. المعطف الخفيف: طلاء بولي يوريثين أكريليك، سمك الفيلم الجاف 60 ميكرومتر

3. إجمالي سمك طبقة الطلاء ≥160μm؛ يتوافق لون الطلاء مع معيار BS676، ويجب أن يتوافق الدرابزين مع رمز اللون Y14.4.

4. التعبئة والتغليف والتسليم: يتم تجميع المكونات وتعبئتها بطريقة معقولة وفقًا لعلاقة التجميع الخاصة بها. أبعاد الدرابزين، والدرجات، وشبكات المنصة كلها مضمونة لتكون دقيقة. بعد الانتهاء من الإنتاج، يتم إعداد قائمة التعبئة، ويتعاون المورد مع العميل لتحميل الحاوية ويكون مسؤولاً عن تحميل البضائع في الحاوية.

ثالثا. تقدم المشروع وحالة المعالجة

سجل المعالجة (صور)

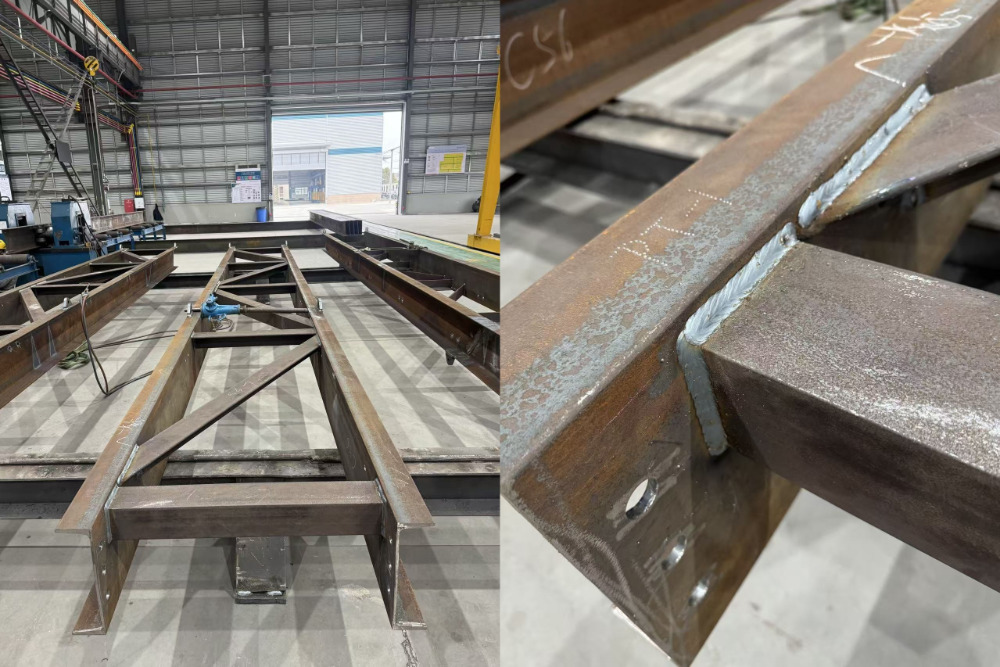

• مرحلة لحام وتشكيل المكونات

يتم لحام المكونات باستخدام عملية لحام اختراق كاملة، مما يؤدي إلى لحام كامل وموحد وممتع من الناحية الجمالية وخالي من العيوب مثل المسامية وشوائب الخبث. بعد تجميع الهيكل الرئيسي ولحامه، تتم محاذاته باستخدام الأدوات والرافعات لضمان أن الأبعاد الشاملة والاستقامة تتوافق مع التصميم والمعايير الوطنية، مما يضمن دقة التثبيت اللاحق.

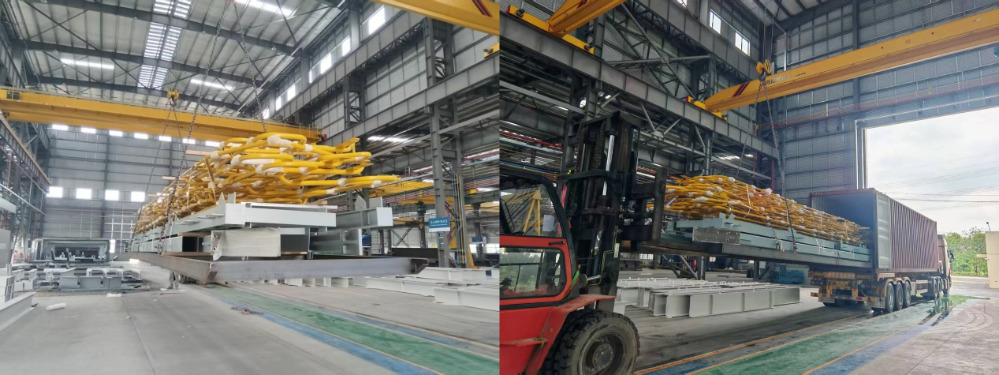

• مرحلة طلاء ورفع المكونات النهائية

بعد طلاء المكونات بطلاء مضاد للتآكل، يصبح اللون موحدًا وسمك طبقة الطلاء يتوافق مع المعايير. يتم استخدام معدات الرفع المتخصصة للرفع الشامل. تتم حماية الأجزاء الضعيفة مثل حواجز الحماية الصفراء بشكل صحيح وتغليفها لمنع حدوث ضرر أثناء الرفع، مما يضمن سلامة المنتج النهائي.

رابعا. حالة القبول والتسليم
