شركة جورج فيشر لحلول الصب شنيانغ المحدودة

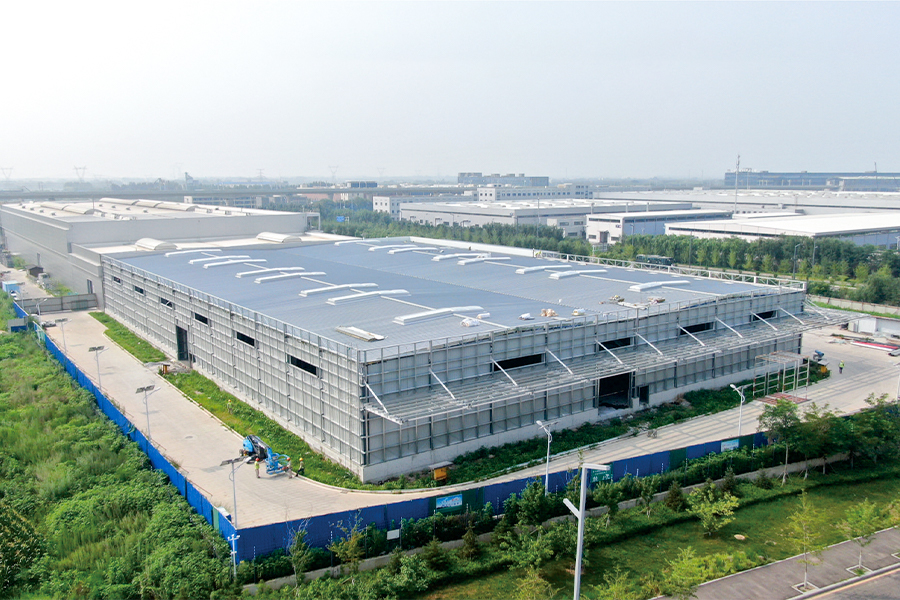

أعمال الهياكل الفولاذية للمرحلة الأولى ومشروع التوسعة لشركة Georg Fischer Casting Solutions Shenyang Co., Ltd.

مشروع المرحلة الأولى:
في المنطقة د من الورشة رقم 1، يبلغ طول المبنى 21.5 مترًا، وعرضه 45 مترًا، وارتفاع سقفه 8.5 مترًا.
يبلغ طول المنطقتين F وG 54.8 مترًا، وعرضهما 45 مترًا، وارتفاع التلال 14.51 مترًا.
يعتمد المشروع على أعمدة خرسانية مسلحة ذات عوارض فولاذية. يتكون نظام السقف من أرضية فولاذية مع غشاء مقاوم للماء مثبت في الأعلى. يتكون نظام الجدران من جدران حجرية ذات إطار فولاذي خارجي وألواح ساندويتش من الصوف الصخري.
وفقًا للمتطلبات الوظيفية المختلفة، يتم دمج العديد من المباني ذات الامتدادات والارتفاعات المختلفة. ويبلغ ارتفاع الحاجز 15.5 مترًا، و11.3 مترًا، و10 أمتار، و7 أمتار على التوالي. الحد الأقصى للامتداد هو 27.4 متر. تم تركيب عدة رافعات علوية بوزن 50 طنًا على طول خطوط الشبكة AA–D.
يتكون كل عارضة إطار فولاذي من خمسة أجزاء من العارضة الفولاذية، بامتداد واحد يبلغ حوالي 27.4 مترًا. ويبلغ الوزن الإجمالي لعوارض السقف أكثر من 180 طنًا، وتزن عوارض الرافعة حوالي 100 طن. المواد الفولاذية هي Q355B و Q235B، كما هو محدد في التصميم.

مشروع توسعة المرحلة الأولى:
يبلغ طول الورشة رقم 2 97.54 مترًا، وعرضها 67.1 مترًا، وارتفاعها 9.7 مترًا، وامتدادها الأقصى 33.46 مترًا. المواد الفولاذية هي Q355B و Q235B وفقًا لمتطلبات التصميم.
يتكون الهيكل من أعمدة وعوارض فولاذية، مع عوارض سقف مصنوعة من الفولاذ ذو المقطع H ذو الشبكة الصلبة. يتم تثبيت قواعد الأعمدة بمسامير التثبيت. تعتمد الأعمدة والعوارض الفولاذية على المقاطع H. يتم توفير دعامات السقف والدعامات بين الأعمدة في الاتجاهين العرضي والطولي لتشكيل نظام إطار صلب مستقر.

الوصف الهيكلي الرئيسي:
يستخدم الإطار الرئيسي الفولاذ Q355B، مع أعمدة وعوارض فولاذية ملحومة على شكل حرف H. يتم تفجير جميع المكونات الفولاذية بالرصاص إلى درجة Sa 2.5. يتم تشكيل مدادات السقف والجدران من شرائح فولاذية مجلفنة من طراز Q355B.
ساحة المواد رقم 7:
يبلغ طول ساحة تخزين المواد 11 مترًا، وعرضها 48 مترًا، وارتفاع أفاريزها المعلقة 6.55 مترًا، وامتدادها 11 مترًا. المواد الفولاذية هي Q355B و Q235B وفقًا لمتطلبات التصميم.
يعتمد الهيكل على أعمدة وعوارض فولاذية، مع عوارض سقف مصنوعة من الفولاذ ذو المقطع H ذو الشبكة الصلبة. يتم تثبيت قواعد الأعمدة بمسامير التثبيت. تشمل الأعمدة الفولاذية كلاً من الأعمدة ذات المقطع H والأعمدة الصندوقية. يتم ترتيب دعامات السقف والدعامات بين الأعمدة في اتجاهين عرضي وطولي، مما يشكل نظام إطار فولاذي مستقر.
