شركة بروكتر آند جامبل جيانغسو المحدودة

مشروع جيانغسو بروكتر آند جامبل

اسم المشروع:
مشروع توسعة شركة بروكتر آند جامبل جيانغسو المحدودة بإنتاج سنوي قدره 46 ألف طن من منتجات الشامبو وغسول الجسم

يعتمد هذا المشروع على نظام هيكلي بإطار فولاذي. يتكون المبنى من ثلاثة طوابق فوق الأرض، مع مستويات نصفية جزئية. يبلغ طول المبنى 36.75 متراً وعرضه 15.9 متراً، ويبلغ ارتفاع سقفه 14.5 متراً. تتراوح المسافة بين أعمدة المصنع من 7 إلى 9 أمتار. تعتمد قواعد الأعمدة على مسامير تثبيت – قواعد متصلة، مع أعمدة فولاذية على شكل حرف H.

ويبلغ الوزن الإجمالي للهيكل الفولاذي حوالي 180 طنًا. الأعمدة الفولاذية عبارة عن مقاطع مجوفة مربعة، والعوارض الفولاذية عبارة عن فولاذ مدرفل على الساخن على شكل حرف H. يبلغ طول أطول عمود فولاذي مفرد حوالي 14.5 مترًا ويزن حوالي 3.5 طنًا. وفقًا لمتطلبات التصميم، فإن درجات الفولاذ المستخدمة هي Q355B وQ235B. يتم إجراء التفجير بالرصاص إلى درجة تحضير السطح Sa 2.5.

صعوبة المشروع 1: التحكم في دقة التصنيع والتركيب
التحليل:
سواء كان ذلك بسبب عدم كفاية دقة التصنيع أو أخطاء في قياس التثبيت، فإن أي انحراف سيؤثر بشكل خطير على جدول التثبيت ويسبب خسائر اقتصادية معينة. ولذلك، فإن التحكم في دقة التصنيع والتركيب هو محور التركيز الرئيسي لهذا المشروع.

صعوبة المشروع 2: عزل السقف ضد الماء (يجب التأكد من عدم وجود تسرب)
التحليل:
يعتمد نظام السقف في هذا المصنع على نظام درزات قائمة مع درزات مقفلة 360°، مما يفرض متطلبات عالية جدًا على تفاصيل البناء في جميع أنحاء نظام التسقيف بأكمله. إن التعامل غير السليم مع التفاصيل قد يؤدي بسهولة إلى تسرب السقف.

وبما أن نظام إغلاق المصنع الموسع يستخدم ألواح جدران فولاذية مطلية بالألوان، فإن الألواح الخارجية عبارة عن ألواح رأسية من نوع Baosteel WA-1026 مطلية بالفلوروكربون والألومنيوم والزنك بسمك 0.5 مم، والألواح الداخلية عبارة عن ألواح من نوع 900 مطلية باللون الأبيض والرمادي والألومنيوم والزنك بسمك 0.4 مم. يفرض هذا متطلبات عالية جدًا على تسطيح الجدار بشكل عام واستقامة مدادات الجدار. تتضمن عملية البناء إجراءات متعددة مع التنسيق الوثيق. إذا كان أي إجراء واحد يعاني من مشكلات تتعلق بالجودة، فسيكون له تأثير كبير على جودة البناء الشاملة للمشروع. ومن ثم، فإن المعايير العالية، والمتطلبات الصارمة، والتواصل الوثيق، والبناء الدقيق كلها أمور ضرورية.

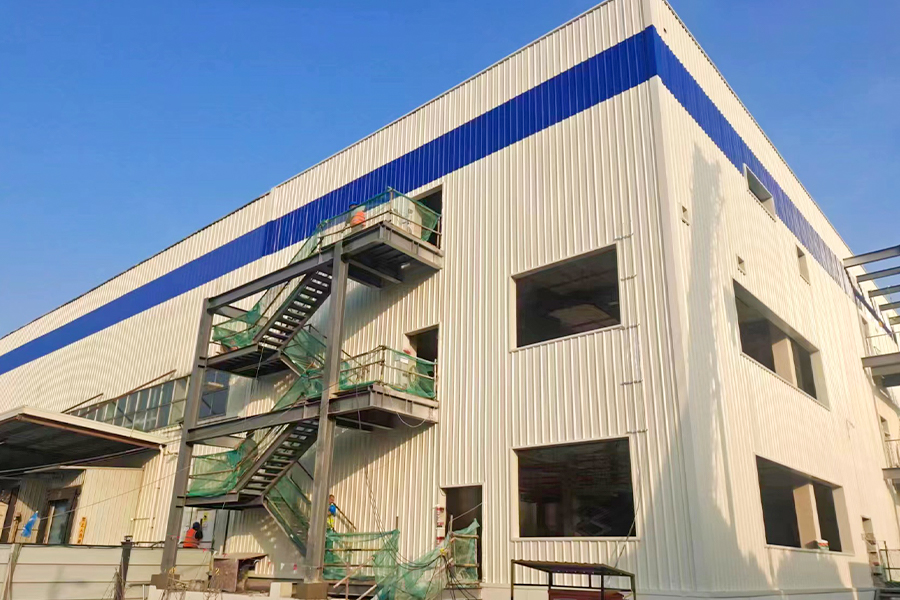

تُظهر الصورة أدناه مشروع مصنع شركتنا الذي تم إنشاؤه حديثًا لشركة Dalian Yaming Automotive Parts. وقد تم الاعتراف بنتائج التثبيت والموافقة عليها من قبل جميع الأطراف في الموقع.
