شركة شندلر (الصين) للمصاعد المحدودة

مشروع مصعد شندلر

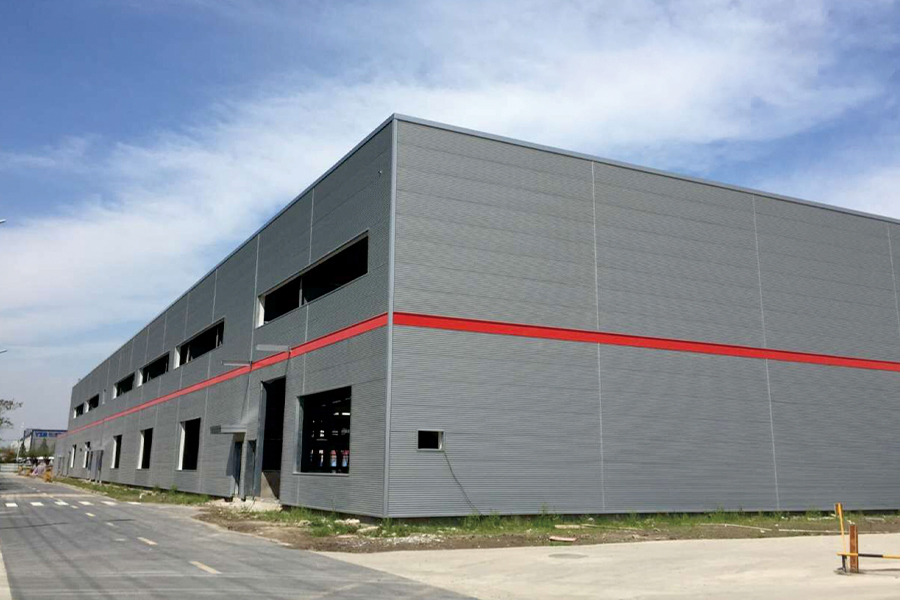

اسم المشروع: شركة شندلر (الصين) للمصاعد المحدودة مشروع قطعة أرض جيادينغ رقم 4

نظرة عامة على المشروع:
تبلغ المساحة الإجمالية للمبنى حوالي 8200 متر مربع². ويبلغ طول الورشة 179.5 متراً وعرضها من 32 إلى 45 متراً، ويبلغ ارتفاع المبنى 11.95 متراً. ويبلغ إجمالي استهلاك الصلب حوالي 1860 طنًا.
·الشكل الهيكلي: هيكل فولاذي من طابق واحد.
·الأعمدة الفولاذية: أعمدة ذات مقطع صندوقي.
·العوارض الفولاذية: هيكل الجمالون.
·نوع الأساس: أساس المقبس (نوع الكوب).
·يتم ترتيب دعامات السقف الأفقية والدعامات بين الأعمدة في الاتجاهين العرضي والطولي لتشكيل نظام إطار فولاذي مستقر.

نظام الإغلاق:
·السقف: سطح فولاذي مقاس 0.5 مم (سطح أرضي مقوى)
الجدران: عوارض ثانوية مجلفنة على شكل حرف Z بسمك 2.0 مم
· ألواح الجدران الخارجية: ألواح أفقية مموجة من النوع 825 مقاس 0.5 مم، مطلية بالألمنيوم والزنك، ألواح ذاتية التنظيف

تحديات المشروع:
وباعتباره مشروعًا مستثمرًا في الخارج، فإنه يتميز بمتطلبات سلامة صارمة ونظام هيكلي معقد. تفرض الأعمدة ذات المقطع الصندوقي ذات الأساسات المقعرة متطلبات دقة عالية في التحكم في المحاذاة وتحديد المواقع أثناء تركيب العمود الفولاذي.
